Резка со скосом: технология True Bevel

Давайте разберемся, что такое резка со скосом?

Резка со скосом - это обработка детали, при которой кромка реза находится не под прямым углом по отношению к верхней поверхности детали. Чаще всего такая обработка используется при создании кромок для сварного шва. Такой тип обработки значительно увеличивает площадь поверхности, что позволяет делает сварной шов более прочным.

Различают несколько видов скосов, которые обозначаются буквами английского алфавита, которую скос больше всего напоминает в разрезе: V-образный, А-образный, X-образный, Y-образный (сверху), Y-образный (снизу) и K-образный.

Чаще всего резку со скосом осуществляют при помощи специального резака для резки со скосом или режущей головки, смонтированной на столе для резки с ЧПУ или станка для резки труб.

Потребность в повышении производительности, растущие затраты на рабочую силу, а также нехватка квалифицированных кадров мотивируют компании к переходу на автоматизированные технологии резки со скосом.

До недавнего времени резка со скосом требовала немало проб и была сопряжена со множеством ошибок. Это было связано с существованием различных типов скосов. Требовалась технология, которая бы значительно улучшила такие параметры, как скорость, повторяемость и точность резки. Такой новой технологией стала технология True Bevel™ от Hypertherm.
Это удалось благодаря встраиванию стандартных параметров в программное обеспечение, которое используется для управления перемещениями резака для резки со скосом или режущей головки.

Инновации плазменной резки со скосом: технология True Bevel

Технология True Bevel™ для низкоуглеродистой стали использует параметры, проверенные в заводских условиях, что позволяет адаптировать HPRXD к механике системы резки со скосом. За счет этого упрощается настройка новых заданий, что в свою очередь устраняет дорогостоящие простои. Кроме того, использование данной технологии сокращает количество пробных проходов и ошибок в процессе настройки.

Что дает технология True Bevel?

• Сокращение количества отходов при настройке нового или измененного задания
• Сокращение пробных проходов и ошибок для новых заданий
• Возможность выполнить V-, A- и Y-образную резку со скосом
• В данной технологии применяются протестированные на заводе-изготовителе параметры резки со скосом для HPR XD, которые настроены для механических реализаций и охватывают широкий диапазон значений толщины, углов и силы тока.

Но не будем голословными! Мы провели полевые испытания, при которых использовалось два варианта технологий для резки: привычная и с применением True Bevel.

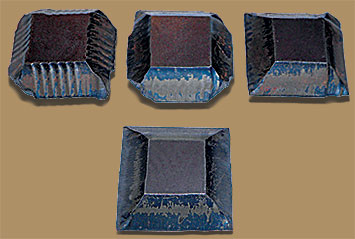

По нашей просьбе клиент, имеющий опыт в резке со скосом, используя обычный метод, настраивал рез квадратного образца со стороной 3 дюйма из низкоуглеродистой стали толщиной 1 дюйм.  По прошествии часа и трех попыток клиент приблизился к тому, чтобы достичь хорошего результата. Его вы можете видеть в первом ряду фото.

Изделие в нижнем ряду было выполнено за счет использования технологии True Bevel с настройками, протестированными на заводе-изготовителе. Как мы помним, данные настройки адаптированы к механике резки со скосом. На производство данного образца потребовалось примерно 10 минут.
