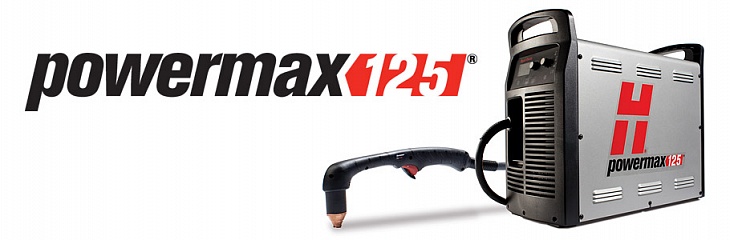

Powermax125
| Производительность | Толщина | Скорость резки |
|---|---|---|
|
|
Резка | |
| Рекомендуемая | 38 мм | 457 мм/мин |
| 44 мм | 250 мм/мин | |
| Предельная (ручная резка) | 57 мм | 125 мм/мин |
| Прожиг* | 25 мм | |
| * Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака. | ||
| Производительность | Скорость съема металла | Профиль кромки* |
|
|
Строжка | |
| Типичная строжка | 12,52 кг/ч | 4,3–7,9мм(Г) x 6,1–9,9мм(Ш) |
| * Фактические размеры профиля кромки зависят от угла наклона резака, растяжения дуги и метода резки | ||
Уникальная система для резки Powermax 125, характеризующаяся лёгкостью и надёжностью применения, позволит специалисту вырезать качественные формы и детали из стальных листов различной толщины без необходимости осуществления вторичной обработки. Описываемая модель способна осуществлять разрезание металлического листа толщиною до 57 миллиметров со скоростью в 125 миллиметров в одну минуту.
- Стопроцентный рабочий цикл, высокая скорость работы, а главное, более чем сорокалетний опыт организации Hypertherm, благодаря которому удалось добиться отличных результатов: были разработаны уникальные технологии, созданы износостойкие расходники и надёжные конструкции.
- Это оборудование выполняет сложнейшие операции, среди которых профессиональная резка и строжка металла. Высочайшие нагрузки, перепады температур, низкое и высокое напряжение, без сомнения, не помешают эксплуатации данной модели, созданной для функционирования в самых жёстких условиях.
- Автоматическая корректировка давления газа – одно из главных достоинств описываемой модели, которое уменьшает время настройки и в значительной степени повышает безопасность разрезания металла.

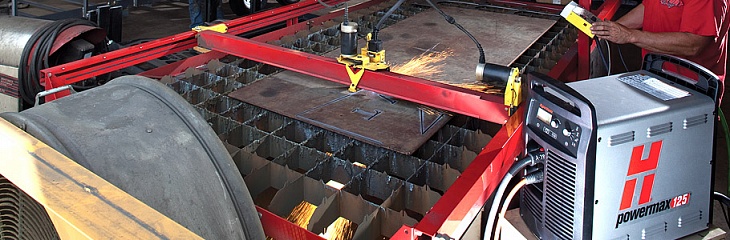

- Модель приспособлена для выполнения широкого спектра функций, начиная от резки на координатном столе, заканчивая роботизированной резкой.
- Возможность оперативного отключения избавит вас от дорогостоящего ремонта благодаря надёжной защите от поломок и выхода из строя запчастей и расходников.
Максимальная эффективность на производстве
- Аппарат способен разрезать металл очень быстро: скорость разрезания стального 12-ти миллиметрового листа в 5 раз выше, чем во время использования кислородной резки.
- Благодаря большому диапазону отклонений напряжения, описываемая модель характеризуется увеличенной эффективностью во время применения дизельного генератора или источника с низковольтным электропитанием.
- Высочайшее качество строжки и резки стальных листов сокращает время, затрачиваемое на шлифование и обработку краёв.
Простота применения данной системы для плазменной резки
- Технология «Смарт Сэнс» автоматически осуществляет регулировку давления газа сообразно выбранному режиму разрезания металла и длине провода резака.
- Благодаря наличию различных конфигураций резаков, значительно увеличивается универсальность и лёгкость применения данного оборудования.
- Модернизированный защитный экран препятствует появлению окалины и способствует более плавному и контактному разрезанию стали с прекрасными результатами.
Оборудование создано и успешно прошло тестирование для функционирования в экстремальных условиях
- Используемые резаки отличаются устойчивостью к механическим повреждениям и влиянию высокой температуры.
- Благодаря технологии «СпринСтарт», аппарат обладает согласованным запуском и высокой надёжностью резака.
- Увеличено время бесперебойного функционирования благодаря уменьшению времени на техническое обслуживание.
Небольшие затраты на повседневную эксплуатацию
- Поскольку срок эксплуатации расходников весьма длителен, удалось добиться снижения затрат на обслуживание и продлить период бесперебойного функционирования.
- Имеется защита от прекращения подачи электропитания в случае сильного износа электрода.
- Аппарат обладает прекрасной энергоэффективностью.
| Значения входного напряжения |
CSA: 480/600 В, 3-ф., 50/60 Гц CE: 400 В, 3-ф., 50/60 Гц CCC: 380 В, 3-ф., 50/60 Гц |
| Входной ток при 21,9 кВт | 300/400/480/600 В, 38/36/31/24 А |
| Выходной ток | 30–125 А |
| Номинальное выходное напряжение | 175 В пост. тока |
| Рабочий цикл при 40 °C | 100 % при 125 А |
| Напряжение холостого хода |
|
| Размеры с ручками | 592 мм Г; 274 мм Ш; 508 мм В |
| Вес с резаком 7,6 м |
480 В 47,9 кг 600 В 47,5 кг 380 В 45,2 кг 400 В 48,9 кг |
| Источник газа | Чистый, сухой, обезжиренный воздух или азот |
|
Рекомендуемая скорость потока и давление газа на входе |
Резка: 260 л/мин при 5,9 бар Строжка: 212 л/мин при 4,1 бар |
| Длина входящего силового кабеля | 3 м* |
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) |
| Требования к приводу двигателя | 40 кВт для полного вывода 125 А |
| Сертификаты |
Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая. Система имеет следующие сертификаты: CE, C-Tick (галочка в букве C), CU/ГОСТ, УкрСЕПРО и AAA. Эти сертификаты позволяют использовать ее в странах ЕС, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, в которых данные сертификаты применимы. CCC — для использования в Китае. |
*Модели CCC поставляются без сетевого шнура.
Работа с использованием двигателя-генератора
| Номинальная мощность двигателя | Выходной ток системы | Производительность (растяжение дуги) |
|---|---|---|
| 40 кВт | 125 А | Полная |
| 30 кВт | 125 А | Ограниченная |
| 30 кВт | 100 А | Полная |
| 25 кВт | 100 А | Ограниченная |
| 22,5 кВт | 75 A | Полная |
| 20 кВт | 75 A | Ограниченная |
| 20 кВт | 60 А | Полная |
| 15 кВт | 60 А | Ограниченная |
| 12 кВт | 40 A | Полная |
| 10 кВт | 40 A | Ограниченная |
| 10 кВт | 30 A | Полная |
| 8 кВт | 30 A | Ограниченная |
Производственная технологическая карта резки
| Материал | Толщина | Ток | Технологическая скорость резки* | ||
|---|---|---|---|---|---|
| дюймы | мм | А | дюйм/мин | мм/мин | |
| Низкоуглеродистая сталь | 1/4 | 6 | 125 | 225 | 5960 |
| 1/2 | 12 | 125 | 93 | 2510 | |
| 3/4 | 20 | 125 | 48 | 1140 | |
| 1 | 25 | 125 | 30 | 780 | |
| Нержавеющая сталь | 1/4 | 6 | 125 | 288 | 7690 |
| 3/8 | 8 | 125 | 154 | 5550 | |
| 1/2 | 12 | 125 | 98 | 2710 | |
| 3/4 | 20 | 125 | 43 | 1030 | |
| Алюминий | 1/4 | 6 | 125 | 320 | 8560 |
| 1/2 | 12 | 125 | 114 | 3070 | |
| 3/4 | 20 | 125 | 62 | 1500 | |
| 1 | 25 | 125 | 40 | 1050 | |
*Данные о технологической скорости резки получены при тестировании в лаборатории компании Hypertherm.
Технологические скорости составляют около 80 % от максимальных значений.
Для получения оптимального качества фактические значения скорости резки могут отличаться в зависимости от особенностей выполняемой резки.
Дополнительные сведения см. в руководстве оператора.
Резаки Duramax™ Hyamp
Новые резаки Duramax Hyamp характеризуются ударопрочностью и разработаны для работы в условиях высоких температур. Поэтому их можно использовать на промышленных объектах и в средах с неблагоприятными условиями. Функция определения окончания срока службы электрода в источнике тока и продолжительный срок службы расходных деталей позволяют сократить эксплуатационные затраты.
В семействе резаков Duramax Hyamp есть резаки для всех применений, включая ручную и механизированную резку и строжку, роботизированную резку и операции сноса и слома.
Хотя эти резаки разработаны для использования с системой Powermax125, они также совместимы с системами Powermax105, 85 и 65.
Чтобы просмотреть резак в большем масштабе, щелкните его изображение.
|
|
|
|
| Ручной резак 85° | Ручной резак 15° | Полноразмерный механизированный резак 180° | Механизированный мини-резак 180° |
|
|
|
|
| Роботизированный резак 180° | Роботизированный резак 45° | Роботизированный резак 90° | Длинный резак 45° (2 дюйма) |
|
|
|
| Длинный резак 45° (4 дюйма) | Длинный резак 90° (4 дюйма) | Длинный резак 90° (2 дюйма) |
Расходные детали Duramax™ Hyamp
| Защитный экран | Кожух | Сопло | Завихритель | Электрод |
|---|---|---|---|---|
|
|
|
|
|
Расходные детали для резака
| Тип расходных деталей | Тип резака | Сила тока | Сопло | Защитный экран/Дефлектор | Кожух | Завихритель | Электрод |
|---|---|---|---|---|---|---|---|
| Контактная резка | Ручной |
45
65 125 |
420158
420169 220975 |
420172
420172 420000 |
220977 | 220997 | 220971 |
| Для механизированных систем | Механизированный |
45
65 125/105 |
420158
420169 220975 |
420168
420168 220976 |
220977 или 420156* | 220997 | 220971 |
| FineCut® |
Ручной
Механизированный |
45 | 420151 | 420152 | 220977 или 420156* |
420159
220997 |
220971 |
| Для строжки |
Ручной
Механизированный |
30–125 | 420001 | 420112 | 220977 | 220997 | 220971 |
* Чувствительный к сопротивлению кожух
