PowerMax 125
Операционные данные
| Производительность | Толщина | Скорость резки |
|---|---|---|
|
|
Ручная резка | |
| Рекомендуемая | 38 мм | 457 мм/мин |
| 44 мм | 250 мм/мин | |
| Предельная (ручная резка) | 57 мм | 125 мм/мин |
| Прожиг* | 25 мм |
|
| * Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака. | ||
| Производительность | Скорость съема металла | Профиль кромки* |
|
|

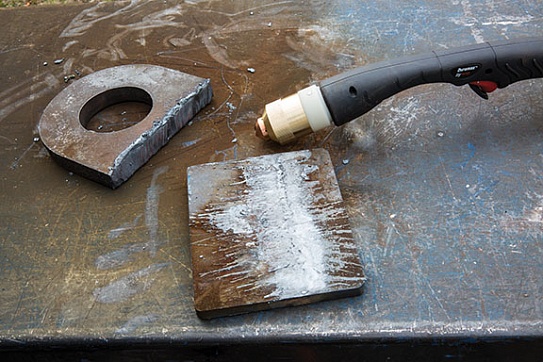

Строжка | |
| Типичная строжка | 12,52 кг/ч |
4,3–7,9 мм (Г) x 6,1–9,9 мм (Ш) |
| * Фактические размеры профиля кромки зависят от угла наклона резака, растяжения дуги и метода резки | ||
Современная и производительная система плазменной резки Powermax 125 представляет собой лучшее решение для обработки металла среди представленных на рынке. Устройство работает со скоростью 125 миллиметров в минуту, позволяя получать поистине качественные детали за рекордно малое время. Полный рабочий цикл в сочетании с надёжностью и передовыми технологиями компании Hypertherm являются наиболее значимыми доказательствами длительного срока эксплуатации этого аппарата.
Уникальные резаки, подставляющиеся в комплекте с плазменной системой, выполнены по технологии Duramax, а значит, отличаются высоким качеством и долговечностью. У вас есть возможность менять их в зависимости от сложности работы для получения желаемых результатов.
Давление газа корректируется автоматически путём подбора оптимальных параметров для резки той или иной детали, что делает разрезание металла более качественным и безопасным.
Детали, произведенные с помощью этого оборудования, не нуждаются в дополнительной обработке.
Высочайшая эффективность
- Невероятные характеристики скорости разрезания металла: скорость разрезания листа из низкоуглеродистой стали толщиной в двенадцать миллиметров в пять раз выше, если сравнивать с показателями кислородной резки.
- Великолепное качество резки и строжки, дающее возможность обойтись без какой-либо дополнительной обработки.
Лёгкость эксплуатации
- Благодаря технологии Smart Sense™ осуществляется автоматическая корректировка давления газа в зависимости от выбранного режима разрезания металла и длины провода.
- За счёт различных конфигураций повышается простота эксплуатации и универсальность.
- Уменьшенное возникновение окалины за счёт защитного экрана повышает качество резки, поскольку присутствует хороший контакт резака с поверхностью материала.
Годен для функционирования в сложнейших условиях
- Большая ударная прочность и прекрасная устойчивость к воздействию высоких температур.
- Имеется возможность быстрого и плавного запуска.
- Сокращение времени на сервисное обслуживание.
- Экономичность, проверенная большим количеством людей.
- Расходники обладают длительным сроком эксплуатации, что позволяет увеличить время бесперебойного функционирования аппарата.
- Уменьшенное потребление электроэнергии благодаря энергоэффективности.
- Этот прибор имеет функцию определения окончания периода эксплуатации электрода. Благодаря этому, вероятность появления повреждений у заготовки и резака минимальна.
| Значения входного напряжения |
CSA CE CCC |
480/600 В, 3-ф., 50/60 Гц 400 В, 3-ф., 50/60 Гц 380 В, 3-ф., 50/60 Гц |
| Входной ток при 21,9 кВт | 300/400/480/600 В, 38/36/31/24 А | |
| Выходной ток | 30–125 А | |
| Номинальное выходное напряжение | 175 В пост. тока | |
| Рабочий цикл при 40 °C | 100 % при 125 А | |
| Напряжение холостого хода |
400/600 CSA 380 В CCC 400 В CE |
320 В пост. тока 290 В пост. тока 305 В пост. тока |
| Размеры с ручками | 592 мм Г; 274 мм Ш; 508 мм В | |
| Вес с резаком 7,6 м |
480 В 600 В 380 В 400 В |
47,9 кг 47,5 кг 45,2 кг 48,9 кг |
| Источник газа | Чистый, сухой, обезжиренный воздух или азот | |
|
Рекомендуемые скорость потока и давление газа на входе |
Резка: 260 л/мин при 5,9 бар Строжка: 212 л/мин при 4,1 бар |
|
| Длина силового кабеля | 3 м* | |
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) | |
| Требования к приводу двигателя | 40 кВт для полного вывода 125 А | |
| Сертификаты |
Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая. Система имеет следующие сертификаты: CE, C-Tick (галочка в букве C), CU/ГОСТ, УкрСЕПРО и AAA. Эти сертификаты позволяют использовать ее в странах ЕС, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, в которых данные сертификаты применимы. CCC — для использования в Китае. |
|
*Модели CCC поставляются без сетевого шнура.
Работа с использованием двигателя-генератора
|
Номинальная мощность двигателя
|
Выходной ток системы
|
Производительность (растяжение дуги)
|
|---|---|---|
|
40 кВт
|
125 А
|
Полная
|
|
30 кВт
|
125 А
|
Ограниченная
|
|
30 кВт
|
100 А
|
Полная
|
|
25 кВт
|
100 А
|
Ограниченная
|
|
22,5 кВт
|
75 A
|
Полная
|
|
20 кВт
|
75 A
|
Ограниченная
|
|
20 кВт
|
60 А
|
Полная
|
|
15 кВт
|
60 А
|
Ограниченная
|
|
12 кВт
|
40 A
|
Полная
|
|
10 кВт
|
40 A
|
Ограниченная
|
|
10 кВт
|
30 A
|
Полная
|
|
8 кВт
|
30 A
|
Ограниченная
|
Производственная технологическая карта резки
| Материал | Толщина | Ток | Технологическая скорость резки* | ||
|---|---|---|---|---|---|
| дюймы | мм | А | дюйм/мин | мм/мин | |
| Низкоуглеродистая сталь | 1/4 | 6 | 125 | 225 | 5960 |
| 1/2 | 12 | 125 | 93 | 2510 | |
| 3/4 | 20 | 125 | 48 | 1140 | |
| 1 | 25 | 125 | 30 | 780 | |
| Нержавеющая сталь | 1/4 | 6 | 125 | 288 | 7690 |
| 3/8 | 8 | 125 | 154 | 5550 | |
| 1/2 | 12 | 125 | 98 | 2710 | |
| 3/4 | 20 | 125 | 43 | 1030 | |
| Алюминий | 1/4 | 6 | 125 | 320 | 8560 |
| 1/2 | 12 | 125 | 114 | 3070 | |
| 3/4 | 20 | 125 | 62 | 1500 | |
| 1 | 25 | 125 | 40 | 1050 | |
*Данные о технологической скорости резки получены при тестировании в лаборатории компании Hypertherm.
Технологические скорости составляют около 80 % от максимальных значений.
Для получения оптимального качества фактические значения скорости резки могут отличаться в зависимости от особенностей выполняемой резки.
Дополнительные сведения см. в руководстве оператора.
Новые резаки Duramax Hyamp характеризуются ударопрочностью и разработаны для работы в условиях высоких температур. Поэтому их можно использовать на промышленных объектах и в средах с неблагоприятными условиями. Функция определения окончания срока службы электрода в источнике тока и продолжительный срок службы расходных деталей позволяют сократить эксплуатационные затраты.
В семействе резаков Duramax Hyamp есть резаки для всех применений, включая ручную и механизированную резку и строжку, роботизированную резку и операции сноса и слома.
Хотя эти резаки разработаны для использования с системой Powermax125, они также совместимы с системами Powermax105, 85 и 65.
Чтобы просмотреть резак в большем масштабе, щелкните его изображение.
 |  |  |  |

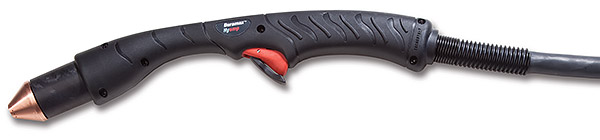

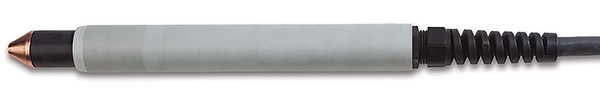

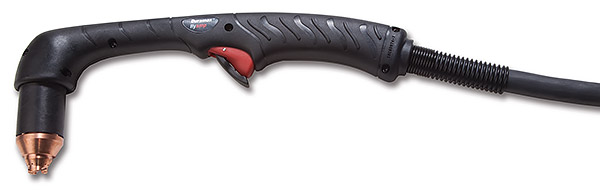

| Ручной резак 85° | Ручной резак 15° | Полноразмерный механизированный резак 180° | Механизированный мини-резак 180° |
 |  |  |  |

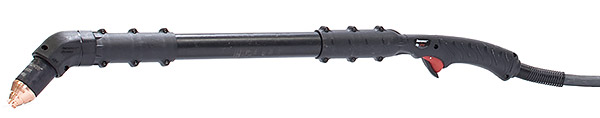

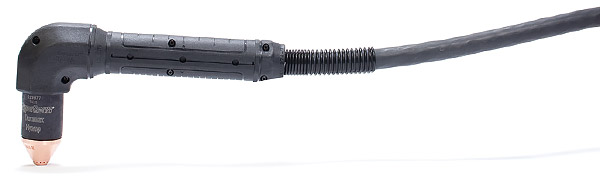

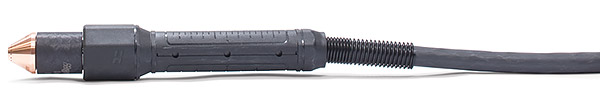

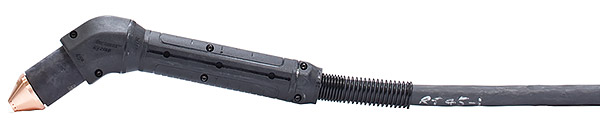

| Роботизированный резак 180° | Роботизированный резак 45° | Роботизированный резак 90° | Длинный резак 45° (2 дюйма) |
 |  |  |

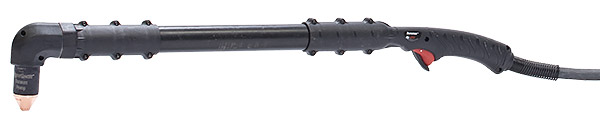

| Длинный резак 45° (4 дюйма) | Длинный резак 90° (4 дюйма) | Длинный резак 90° (2 дюйма) |
Расходные детали Duramax™ Hyamp
| Защитный экран | Кожух | Сопло | Завихритель | Электрод |
|---|---|---|---|---|
 |  |  |  |  |
Расходные детали для резака
| Тип расходных деталей | Тип резака | Сила тока | Сопло | Защитный экран/Дефлектор | Кожух | Завихритель | Электрод |
|---|---|---|---|---|---|---|---|
| Контактная резка | Ручной | 45
65 125 | 420158
420169 220975 | 420172
420172 420000 | 220977 | 220997 | 220971 |
| Для механизированных систем | Механизированный | 45
65 125/105 | 420158
420169 220975 | 420168
420168 220976 | 220977 или 420156* | 220997 | 220971 |
| FineCut® | Ручной
Механизированный | 45 | 420151 | 420152 | 220977 или 420156* | 420159
220997 | 220971 |
| Для строжки | Ручной
Механизированный | 30–125 | 420001 | 420112 | 220977 | 220997 | 220971 |
* Чувствительный к сопротивлению кожух
